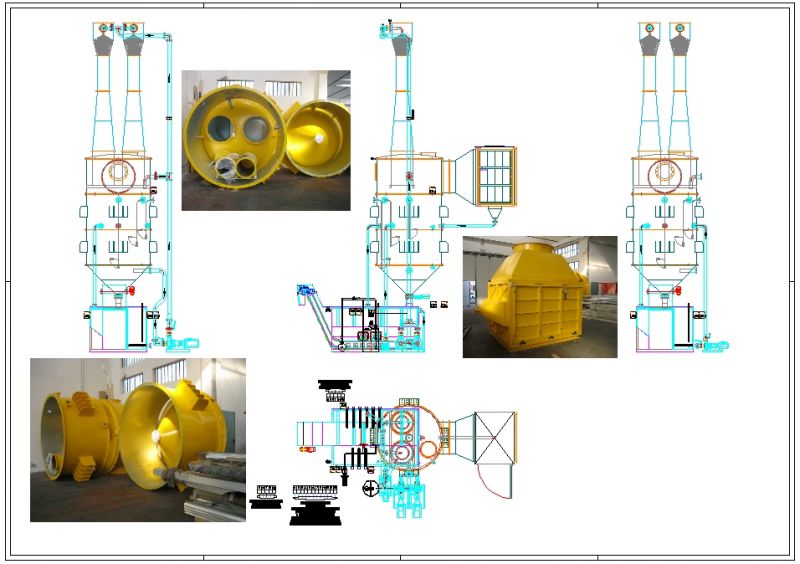

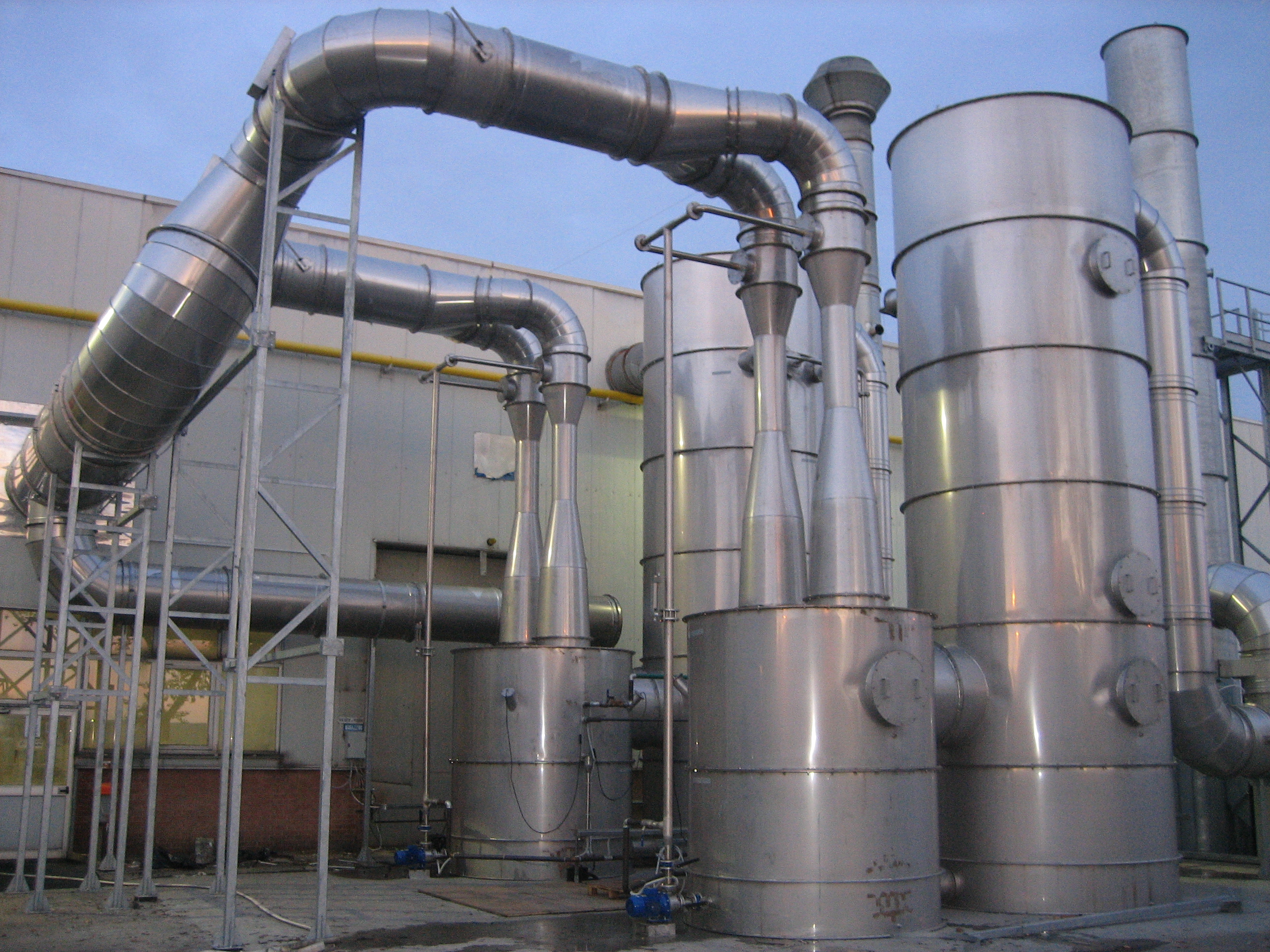

Per l’abbattimento degli inquinanti presenti nell’aria da depurare, lo scrubber venturi ISV sfrutta l'effetto della turbolenza creata nel fluido nella sezione convergente – divergente di uno o più tubi venturi. Nella sezione convergente il decremento dell'area di flusso costringe il gas ad aumentare la propria velocità, di conseguenza l'estrema turbolenza indotta favorisce l'atomizzazione del liquido di lavaggio che viene iniettato nello scrubber appena sopra la gola. La polverizzazione del liquido in micro – gocce aumenta la probabilità di contatto tra l'inquinante ed il liquido stesso.
Modello |
Portata mc/h |
Diametro mm |
Atezza venturi |
Altezza totale |
N. venturi |
|
ISV 6
|
6000
|
1000
|
2.15
|
4.4
|
1
|
|
ISV 9
|
9000
|
1100
|
2.55
|
4.8
|
1
|
|
ISV 12
|
12000
|
1200
|
2.85
|
5.1
|
1
|
|
ISV 15
|
15000
|
1300
|
3.15
|
5.65
|
1
|
|
ISV 18
|
18000
|
1600
|
2.55
|
5.05
|
2
|
|
ISV 21
|
21000
|
1700
|
2.7
|
5.2
|
2
|
|
ISV 24
|
24000
|
1800
|
2.85
|
5.85
|
2
|
|
ISV 27
|
27000
|
1900
|
3.00
|
6.15
|
2
|
|
ISV 30
|
30000
|
2100
|
3.40
|
6.40
|
2
|
|
