IFMC-Ex - Filtro a maniche ATEX
La famiglia di filtri IFMC-Ex è stata progettata per la filtrazione di polveri potenzialmente esplosive in accordo con le norme Atex armonizzate (UNI EN 13463-1; UNI EN 1127-1).

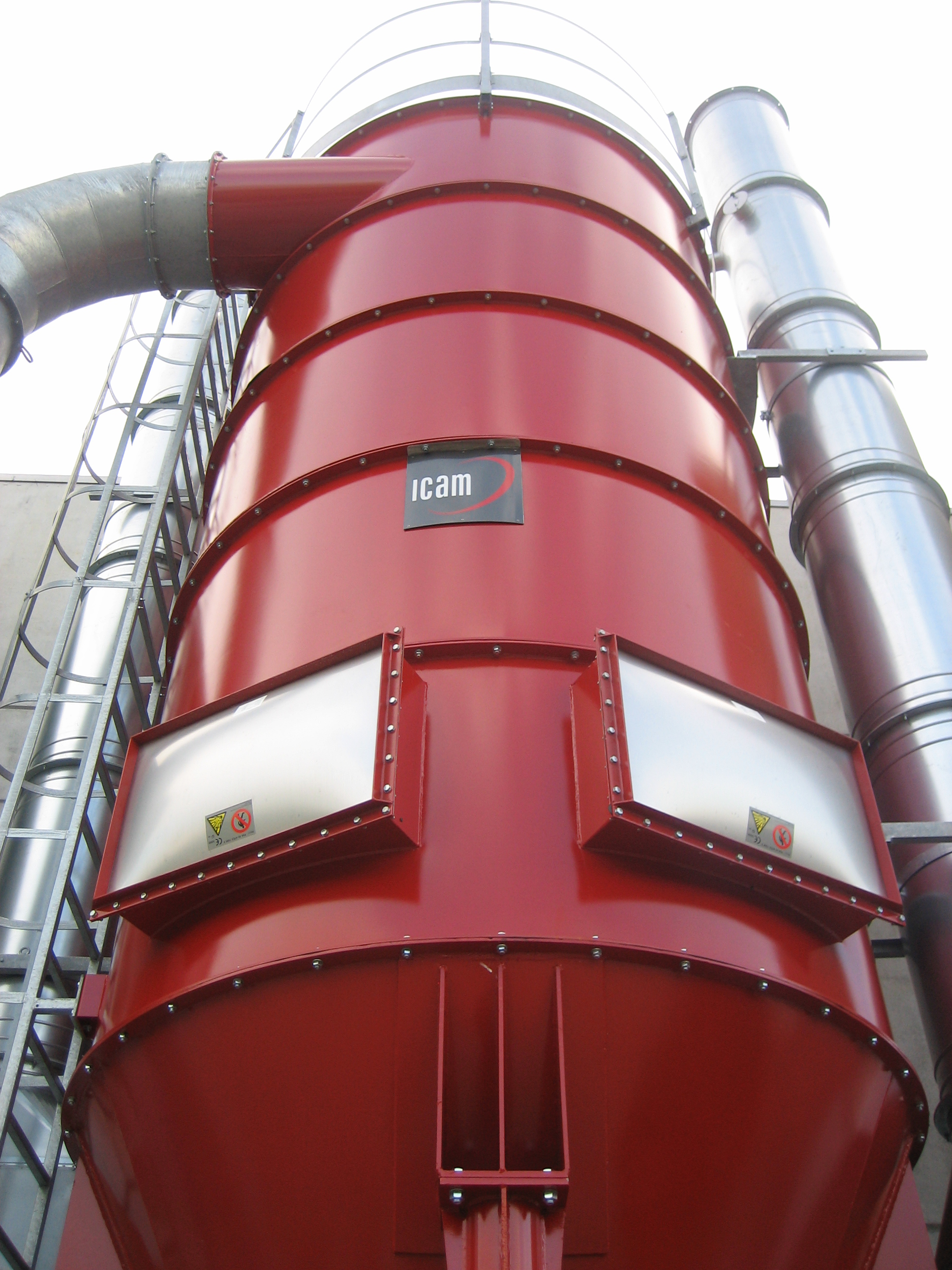

Il corpo cilindrico, realizzato utilizzando lamiere di grosso spessore, conferisce al filtro la resistenza necessaria alla pressione residua di un eventuale esplosione generata al suo interno. Il filtro viene protetto con un sistema di venting (NFPA 68; UNI EN 14491) o di soppressione chimica progettato ed installato in base alle caratteristiche delle polveri e del luogo nel quale la macchina viene installata. Tali accorgimenti, se utilizzati sinergicamente con gli altri sistemi di protezione compartimentazione obbligatori, hanno lo scopo di evitare la deflagrazione del filtro e delle tubazioni ad esso collegate permettendone inoltre il riutilizzo. Il filtro, in base alla tipologia delle polveri e del processo, può essere dotato di sistema interno di spegnimento incendi, gestito da sonde di temperatura opportunamente dislocate e di sistema di spegnimento delle scintille in ingresso.Lo scarico delle polveri avviene attraverso una rotovalvola compartimentante “flame proof and explosion proof”.
Modello |
Diametro mm |
Altezza mm |
Superficie filtrante mq |
Portata (V=0.025 m/s) Mc/h |
N. venting |
|
|
IFMC-EX 1700/3
|
1700
|
7800
|
63
|
5000
|
1
|
|
|
IFMC-EX 1900/3
|
1900
|
7950
|
87
|
8000
|
1
|
|
|
IFMC-EX 2100/3
|
2100
|
8600
|
100
|
9000
|
1
|
|
|
IFMC-EX 2300/3
|
2300
|
8800
|
132
|
12000
|
1
|
|
|
IFMC-EX 2500/3
|
2500
|
9000
|
147
|
13000
|
1
|
|
|
IFMC-EX 2700/3
|
2700
|
9600
|
186
|
17000
|
1
|
|
|
IFMC-EX 2900/3
|
2900
|
2900
|
215
|
19000
|
1
|
|
|
IFMC-EX 3100/3
|
3100
|
10000
|
249
|
23000
|
1
|
|
